月探査機、LROのチームが作成した月面図がWEBで公開されています。主な機能は、
以下です。
・最大50cm/画素まで拡大表示
・クレータなどの名前を表示
・検索
・3Dマップ表示
・断面図のグラフ表示
画面の下にある「overview」をクリックすると操作説明書がダウンロードできま

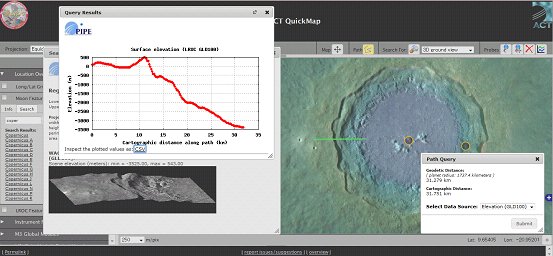

す。コペルニクスの縁を3D表示してみました。左のパネルでLocation Overlays
をクリックして開き、Moon Featuresをクリックして SearchタブでCopernicusを
検索します。そして、Mapのアイコンをクリックし拡大モードにしてShiftキーを
押しながらマウスで拡大する領域をドラッグします。Search Forの右にあるドロ
ップダウンリストで3D ground viewを選び、虫眼鏡のアイコンをクリックして、
3Dモードにします。マウスでドラッグするとその領域がポップアップした小窓に
3D表示されます。これが、下の小窓です。
Pathのアイコンをクリックすると断面図モードになります。断面表示する始点で
マウスをクリックしマウスを動かし終点でダブルクリックします。クリックはと
もに左クリックです。Path queryのダイアログがポップアップするので設定はデ
フォルトのまま、submitをクリックします。
Query resultの小窓がポップアップして、断面図が表示されます。これが上に重
なっている小窓です。この月面図のURLは, 以下です。
http://target.lroc.asu.edu/da/qmap.html
|
