Consideration of surface height difference by binocular vision of planet image 2005/05/26

GOTO English
惑星画像の立体視による表面高低差の考察 by J.Nakamura
Junichi Nakamura(160mm Newtonian, ToUcam PRO)
以前より、惑星の詳細なる画像が得られるようになったら
検証してみたいと思っていた、「惑星の自転による中央経度の
差を視差に見立てた立体画像からの惑星表面の高低差の検証」を考察してみたいと思います。
今回は、サンプルデーターとして表面模様が多彩で、高低差がわかり易い木星の画像を使用しました。
（その他の惑星でも、可能です。）上のものが、平行法で下が交差法です。

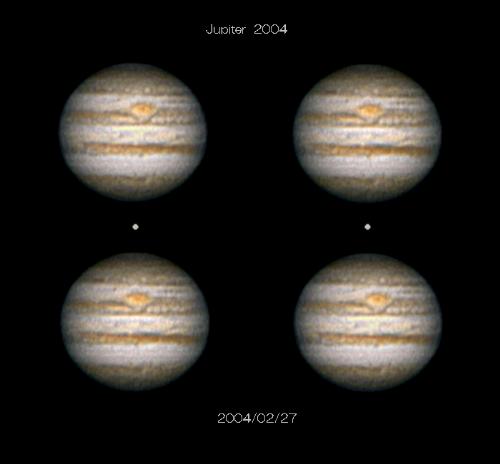

サンプル１は
2004/02/27の16h50m30s(UT)のものと17h06m30s(UT) の画像を使用。

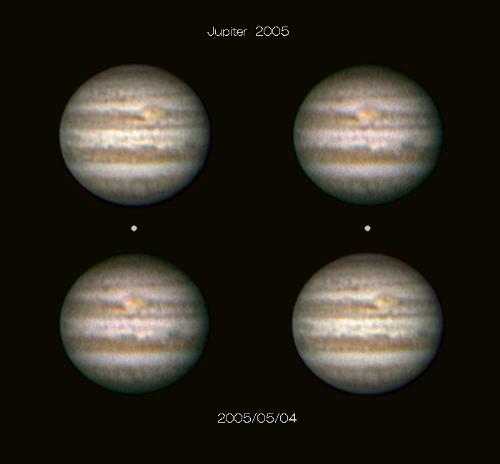

サンプル２は
2005/05/04の14h34m25s(UT)のものと14h59m27s(UT) の画像となります。

この2立体画像からわかる共通点として、

●GRS前のSEBn暗帯部がGRSｎに向かい流れ込むように高さが傾斜している事。

●白斑関連は高さが一番高く、噴出を彷彿させる見え方。
（GRS内でも白く見える部分が高く、GRS中心部に向かいスパイラル形態で流れ込むように感じ取れる。）

●フェストーンはバージより低く見受けられる。

概ねこの様な点です。

今後はこの立体視が、人間の目の幅による視差と科学的に共通部分があるかの検証を更に進めなければならないと思います。
そして、この高低差をグラフ的に表示出来ないかを検討して行きたいと考えています。
この考察は私が中学生であったウン十年前からのものですが、当時の機材では なかなか表面の詳細画像が得られなく、
一昨年のToUcam＋Registax　という素晴らしいアイテムによりようやく可能となりました。機材の進歩に感謝です。
私の使用鏡筒は160mm口径ですが、皆さんの素晴らしい鏡筒では、更に詳細な立体画像が出来る事と思います。
Junichi Nakamura (Tokyo,Japan)
≪東京都  国分寺市  中村淳一≫




GOTO Japanese
Consideration of surface height difference by binocular vision of planet image by J.Nakamura



Junichi Nakamura(160mm Newtonian, ToUcam PRO)


I thought that I wanted to verify it when becoming it to
obtain the image of a
detailed planet ahead.
It is "Consideration of surface height difference by
binocular vision of planet image".

This sample is variegated the pattern on the surface and
image of the Jupiter
where the vertical interval is understood well.
(It is possible even by other planets. )
Sample 1
2004/02/27 Image of 16h50m30s(UT) and 17h06m30s(UT)


Sample 2
2005/05/04 Image of 14h34m25s(UT) and 14h59m27s(UT)


The common feature of these two stereograph images

- Thing with ups and downs as facing to GRSn and flowing,
etc. of part where SEBn
at the previous state of GRS is dark

- A facula relation is how to see it to think that height
is the highest of the
gush.

(It can be felt that the part that looks white in GRS is
high, it faces the center part of GRS,
and it flows in the spiral form. )

- The Festoon seems to be lower than the barge.

It is roughly this result.

This three-dimensional image is necessary in the future
and it the same as people's "
Parallax" or a scientific verification is necessary.
And, it examines whether to make it in the graph at these
vertical intervals.
When I was a student, this idea was flashed. But, it was
not possible to record in
detail with old machine parts.

However, it became possible thanks to wonderful item
"ToUcam+Registax".

It is thanks to the advancement of machine parts.
I using a body tube is 160mm caliber.
In addition, I think that it can do a better stereograph
image if it is your efficient
body tube.

Junichi Nakamura (Tokyo,Japan)
